Čo znamenajú skratky IP a IK ?

VYSVETLENIE POJMU STUPEŇ OCHRANY A OZNAČENIA IP

Odolnosť elektrospotrebiča voči vniknutiu cudzieho telesa alebo vniknutiu kvapalín sa určuje podľa EN 60529

Skratka IP je z anglického slova Ingress Protection

Ingress znamená Vniknutie

Protection znamená Ochrana

Na slovensku sa podľa normy STN EN 60529 odborne nazýva IP - Stupeň ochrany krytom

V praxi sa môžete stretnúť aj s výrazmi - Stupeň ochrany, IPxx, krytie, stupen krytia, IP kód, IP code

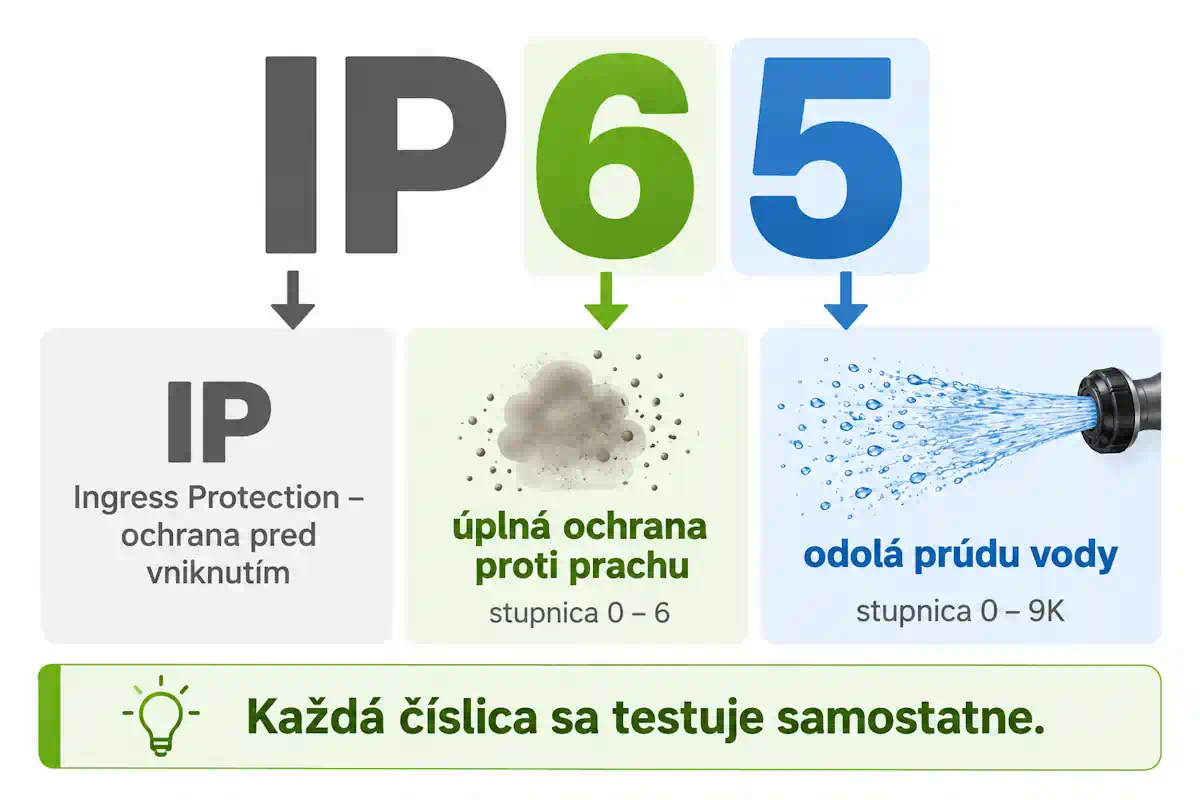

Stupeň ochrany krytom sa udáva presne IPxx, kde xx sú dve číslice.

1. číslo - udáva ochranu pred nebezpečným dotykom a pred vniknutím cudzích predmetov

2. číslo - udáva ochranu pred vniknutím vody

ČÍM SÚ ČÍSLA VÄČŠIE, TÝM JE OCHRANA DOKONALEJŠIA. NAJVÄČŠIE MOŽNÉ ČÍSLO JE IP69.

Aké IP krytie si vybrať?

Ako si teda vybrať svietidlo so správnym IP? Zavisí to na tom, kde bude svietidlo použité a či môže prísť do kontaktu s vodou.

Interiér – suché prostredie

Pre osvetlenie v interiéroch, kde sa nepredpokladá kontakt s vodou alebo parou, sa najčastejšie používajú svietidlá s krytím IP21 alebo IP20. Ak si spomeniete na tabuľku IP krytí, tak sú to svietidlá, ktoré sú chránené pred vniknutím predmetov s priemerom väčším ako 1,2cm (napr. prst) a nemajú žiadnu ochranu voči vode, resp. IP21 sú chránené voči zvisle dopadajúcim kvapkám vody.

Takéto krytie majú svietidlá do spálne, obývačky, chodby, detskej izby, apod. Samozrejme, môžete na takéto miesta inštalovať aj svietidlá s vyšším krytím, ale vyššie krytie je zväčša drahšie.

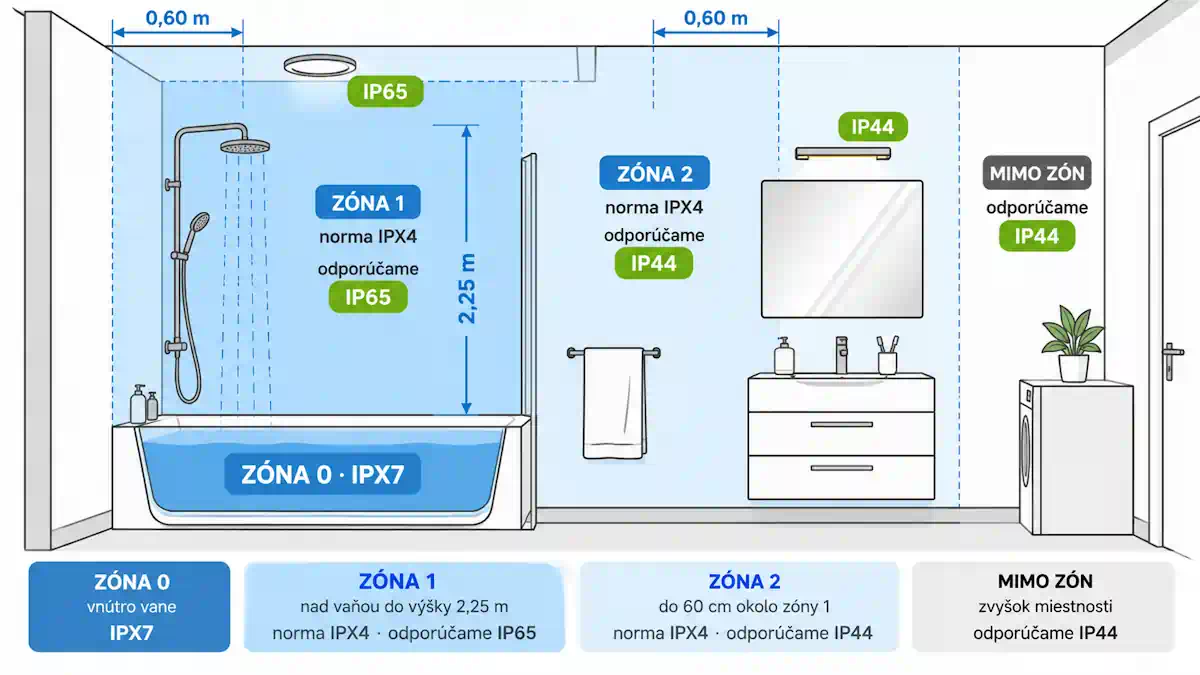

Interiér – kúpeľňa a vlhké prostredie

Pre osvetlenie miestností, kde môže dôjsť ku kontaktu s vodou, ako sú kuchyňa, či kúpeľňa, sa najčastejšie používajú svietidlá s krytím IP44 a vyšším. Pozor ale, toto krytie nie je vhodné kdekoľvek do kúpeľne a nie všade potrebujete svietidlá s takto vysokým krytím.

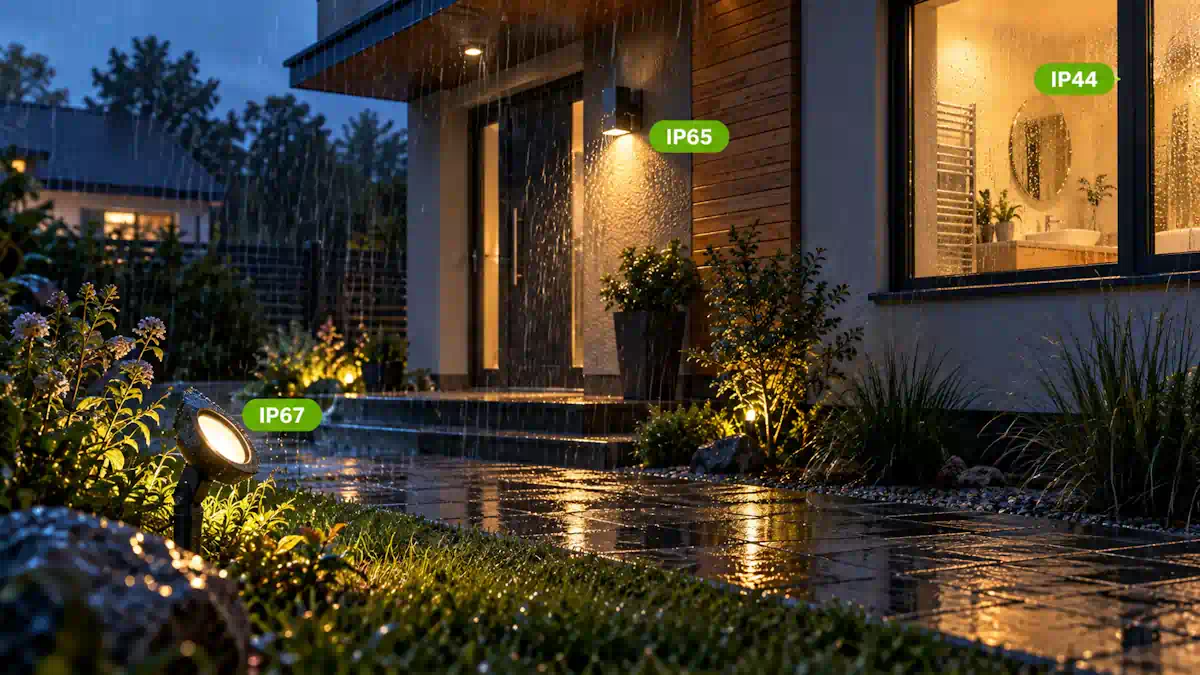

Exteriér

Vo vonkajšom prostredí sa očakáva, že svietidlo bude vystavené minimálne hrubému prachu a striekajúcej vode. Vyberáme preto svietidlá s minimálne IP44. Ak si spomeniete na tabuľku IP krytí, sú to svietidlá chránené pred vniknutím telies s priemerom nad 1 mm (napr. pred hrubším drôtom) a pred striekajúcou vodou zo všetkých strán. Ak je to pomerne prašné prostredie, odporúčame skôr IP54 a viac.

Prídavné a doplnkové písmená

Pre úplnosť dodávame, že k vyjadreniu IP krytia elektrických zariadení sa môžu pridať aj prídavné či doplnkové písmená. Pri svietidlách to ale nie je obvyklé.

Prídavné písmená

Prídavné písmená sa používajú len vtedy, ak je skutočná ochrana vyššia ako udávaná prvou číslicou, alebo ak je prvá číslica X.

Doplnkové písmená

Doplnkové písmená udávajú doplnkovú informáciu o výrobku.

• Uvedené označenia sa riadia normou IEC STN EN 60529.

******************************************************************

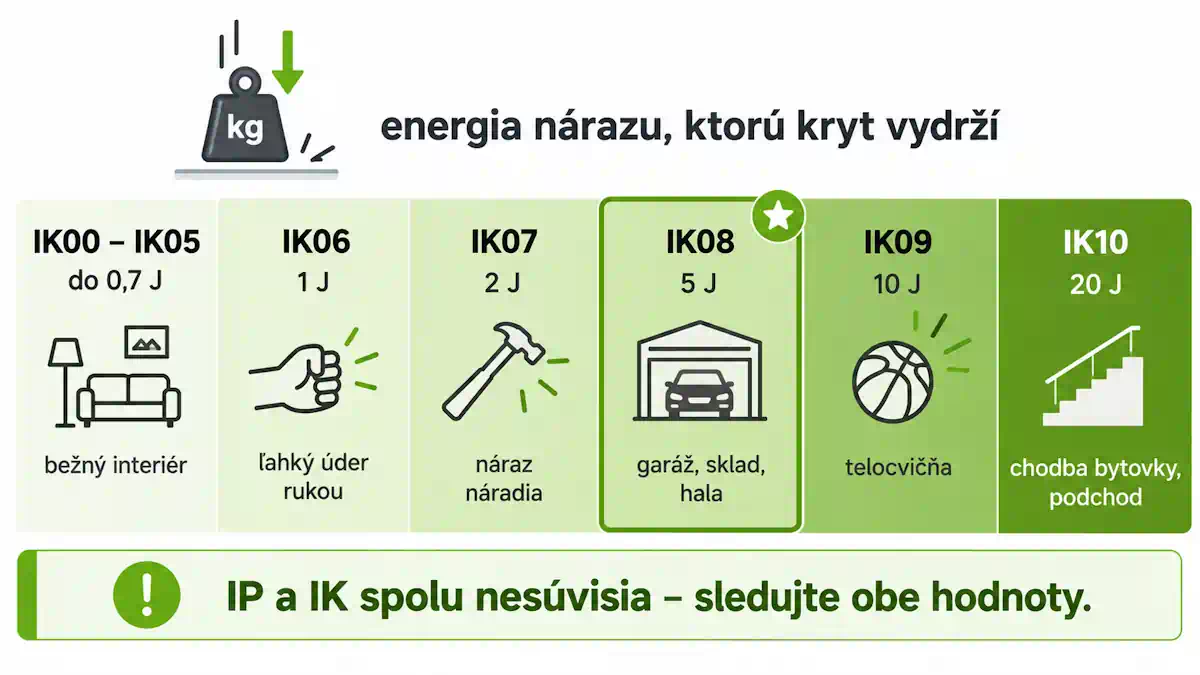

IK - Aby vám zariadenie nezničili

V špecifikácii niektorých el. zariadení nájdete aj skratku IK. Tá vyjadruje úroveň mechanickej odolnosti, ktorá je vyjadrená energiou úderu v Jouleoch (J) alebo jej ekvivalentom v podobe pádu objektu s konkrétnou hmotnosťou zo špecifickej výšky na dané el. zariadenie.

Mechanickou odolnosťou sa zaoberá norma STN EN 62262, ktorá špecifikuje jej 11 úrovní. Tie sú vyjadrené skratkou IK a dvojciferným číslom od 00 do 10 (napr. IK09). V tomto prípade však, na rozdiel od krytia IP, ide o jediné dvojciferné číslo a nie dve rôzne číslice (pozri tabuľku 3).

Tabuľka 3 – Úrovne mechanickej odolnosti podľa IK.

V praxi má mechanická odolnosť IK význam najmä v priemysle či logistike, kde dochádza k zvýšenému pohybu osôb a mechanizmov. Vyššia odolnosť je však žiadúca aj pri bezpečnostných prvkoch akými sú napr. kamery, pohybové senzory, videovrátniky či rôzne klávesnice prístupových systémov, ktoré by mohli páchatelia úmyselne poškodiť. Niektorí výrobcovia označujú odolné prevedenie aj slovom „antivandal“.
