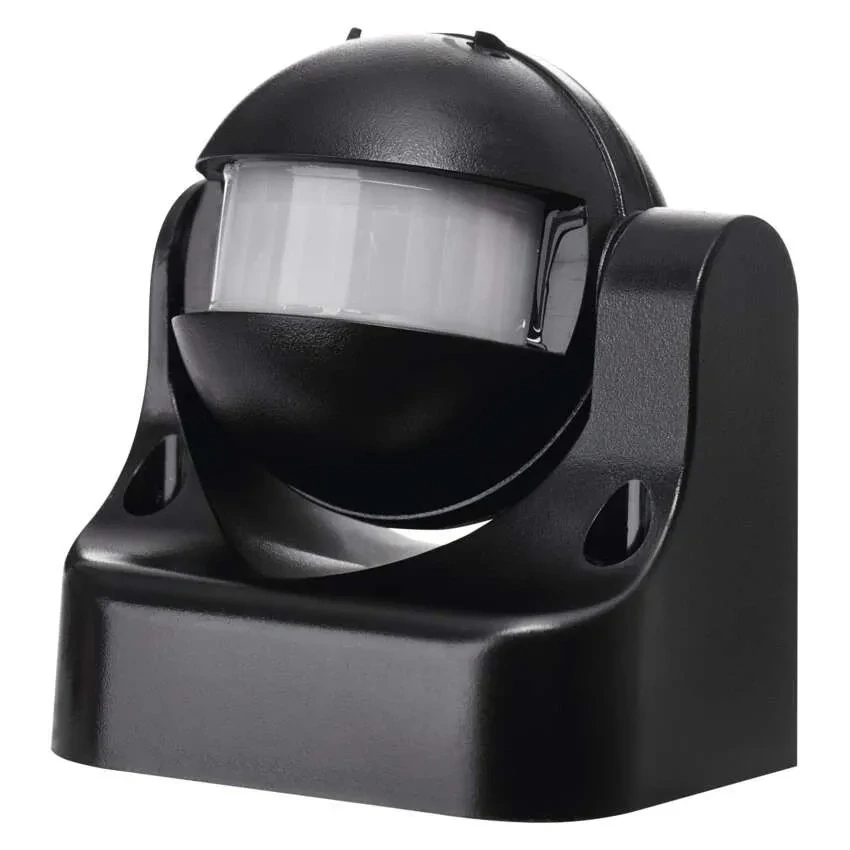

PIR senzor (pohybové čidlo) IP44 1200W, čierny

PIR senzor (pohybové čidlo) IP44 1200W, čierny od značky EMOS je pasívny infračervený snímač pohybu, ktorý automaticky zapne pripojené svietidlo alebo spotrebič vždy, keď do jeho detekčného poľa vstúpi osoba. Snímač prijíma infračervené vlny vysielané objektmi v oblasti svojho dosahu – keď sa objekt pohne, senzor zaznamená zmenu a zopne svetlo na vopred nastavený čas.

Krytie IP44 a prevádzková teplota od −20 °C do +40 °C ho predurčujú na montáž nad vchodové dvere, na terasu, do garáže, pivnice alebo na chodbu. Vlastný príkon je iba 0,65 W (0,63 W v pohotovostnom režime), takže senzor sám prakticky nič nestojí.

Detekcia 180° a dosah až 12 m

Snímač pokrýva uhol 180° s maximálnym dosahom 12 m (pri teplote okolia pod 24 °C) a reaguje na pohyb rýchlosťou 0,6 – 1,5 m/s. Pod pojmom dosah sa rozumie oblasť vymedzená detekčným uhlom a minimálnou a maximálnou dosiahnuteľnou vzdialenosťou od snímača.

Dosah aj smerovanie sa dajú meniť otáčaním hlavy snímača – detekčné pole tak nasmerujete presne na chodník či vjazd a vyhnete sa zbytočnému spínaniu od diania na ulici. Uvedené hodnoty sú orientačné a môžu sa líšiť v závislosti od polohy a výšky montáže.

Nastavenie času a citlivosti priamo na senzore

Pod krytom snímača sú dva otočné regulátory, ktorými si prispôsobíte správanie svetla:

• TIME – čas spínania (regulátor a): nastaviteľný od 10 s ±3 s po 15 min ±2 min. Odpočítavanie sa začína po zaznamenaní posledného pohybu. Pri skúške funkčnosti sa odporúča minimálne nastavenie.
• LUX – citlivosť na svetlo (regulátor b): nastaviteľná v rozsahu < 3 – 2 000 lux. Určuje, pri akej úrovni okolitého osvetlenia už senzor smie zopnúť, takže svetlo nesvieti zbytočne cez deň. Pri skúške funkčnosti sa odporúča maximálne nastavenie.

Dôležitá je aj orientácia pohybu voči snímaču. PIR snímače zachytia spoľahlivejšie pohyb, ktorý ide naprieč detekčným poľom (na obrázku a), než pohyb smerujúci priamo k snímaču (b). Senzor preto umiestnite tak, aby ľudia prechádzali pred ním, nie oproti nemu.

Prisadená montáž a zapojenie

Senzor sa montuje prisadene, teda priamo na povrch steny – nie je potrebné frézovať výrez. Odporúčaná výška inštalácie je 1,8 – 2,5 m. Zadný diel sa priskrutkuje na stenu, vodiče sa pripoja do svorkovnice a telo snímača sa nasadí a zaistí skrutkami.

Zapojenie využíva tri vodiče: L (hnedý) – fázový vodič, N (modrý) – nulový vodič a L′ (červený) – spínaný fázový vodič, ktorý vedie do ovládaného svietidla. Nulový vodič sa privádza k snímaču aj k svietidlu.

Kde senzor využijete

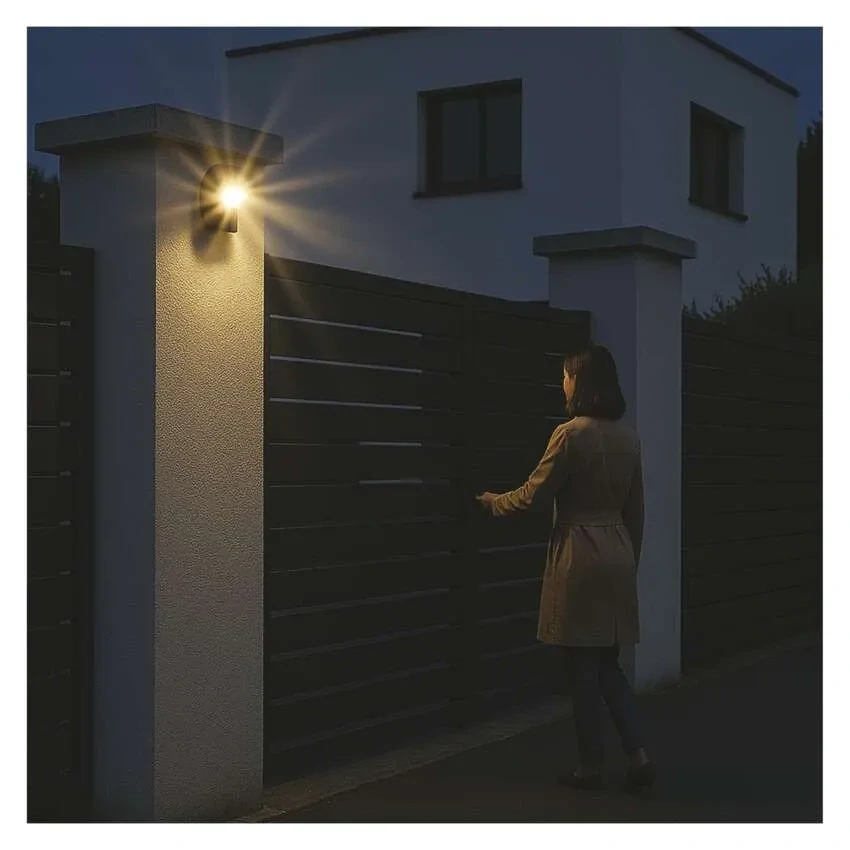

• Vchod, terasa, prístrešok – svetlo sa rozsvieti skôr, ako prídete k dverám.
• Garáž, pivnica, technická miestnosť – svetlo zapnete aj s plnými rukami, bez hľadania vypínača.
• Chodby, schodiská, spoločné priestory bytových domov – svieti sa len vtedy, keď je to potrebné.
• Sklady, dielne a kancelárie – automatické vypínanie znižuje spotrebu tam, kde sa svetlo často zabúda vypnúť.

Ten istý senzor ponúkame aj v bielom prevedení – PIR senzor IP44 1200W, biely (G1120). Ak potrebujete vyššie krytie a detekciu 180°/360°, siahnite po modeli PIR senzor IP65 1200W, čierny (GS14251). Ďalšie modely nájdete v kategórii Senzory a v sekcii Elektromateriál.
