  6. Prisadený LED panel RAFA 2 24V štvorec, 30 × 30 cm, 24 W, CCT, IP20, biely (LED24V-CSQ-CCT/24W/BI)

Prisadený LED panel RAFA 2 24V štvorec, 30 × 30 cm, 24 W, CCT, IP20, biely (LED24V-CSQ-CCT/24W/BI)

LED24V-CSQ-CCT/24W/BI

Prisadený štvorcový LED panel Ecolite RAFA 2 na napätie 24 V pre rozvody s centrálnym zdrojom a inteligentným riadením domácnosti (napr. Loxone). 24 W, 2160 lm, farba svetla 2000 – 6000 K a stmievanie. Zdroj 24 V a ovládač sa dokupujú samostatne. celý popis
Dostupnosť
do 7 pracovných dní
Recyklačný poplatok - malé svietidlo / zariadenie do 1,5 kg
0,12 €
14,40 €
/ ks
11,71 €
bez DPH
Prisadený LED panel RAFA 2 24V štvorec, 30 × 30 cm, 24 W, CCT, IP20, biely (LED24V-CSQ-CCT/24W/BI) - energetický štítok
Číslo produktu:10347
EAN kód:8590849543087
Typ svetelného zdroja:LED
Výkon:24 W
Farba svetla:2000 - 6000 K
Stupeň krytia:IP20
Výrobca:Ecolite
Svetelný výkon:2160 lm
Farba:biela
index podania farieb (CRI):Ra > 80
V obľúbených Do obľúbených
+14 bodov
Kompletné špecifikácie

LED panel na 24 V pre centrálne riadené osvetlenie

Prisadený štvorcový panel Ecolite RAFA 2 24V nemá vlastný driver na 230 V. Napája sa z centrálneho zdroja 24 V, ktorý môže obsluhovať viac svietidiel naraz. Preto sa hodí do domov a bytov s inteligentným riadením osvetlenia, výrobca uvádza napríklad systém Loxone.

Hlavné výhody: farba svetla 2000 – 6000 K, stmievanie a prisadená montáž bez výrezu do stropu.

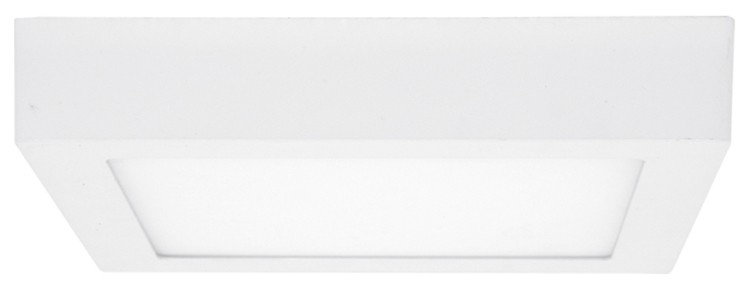

Prisadený štvorcový LED panel Ecolite RAFA 2 24V LED24V-CSQ-CCT/24W/BI, biely, 30 x 30 cm
RAFA 2 24V – biely štvorcový panel 30 × 30 cm

Farba svetla a stmievanie

Výrobca uvádza, že panel je stmievateľný a farbu svetla môžete meniť v rozsahu 2000 – 6000 K, od teplej po studenú bielu. Na ovládanie potrebujete ovládač alebo systém inteligentnej domácnosti, ktorý nie je súčasťou balenia. V schéme výrobcu je medzi zdroj a panel zapojený CCT ovládač.

  • príkon 24 W, svetelný tok 2160 lm,
  • vyžarovací uhol 140°, index podania farieb Ra > 80,
  • stredná doba životnosti 50 000 hodín,
  • energetická trieda F.

Na chodbu (300 lx) stačí jeden panel na plochu približne 7,2 m², v izbe (150 lx) na približne 14,4 m².

Čo potrebujete k panelu

Panel sa dodáva bez zdroja a bez ovládača. Podľa návodu výrobcu vyzerá sústava takto:

  • sieť 220 – 240 V, 50/60 Hz,
  • napájací zdroj 24 V DC s dostatočným výkonom pre všetky pripojené panely,
  • CCT ovládač alebo systém inteligentnej domácnosti,
  • panel RAFA 2 24V.
Schéma zapojenia LED panela Ecolite RAFA 2 24V – zdroj 24 V DC, CCT ovládač a panel
Schéma zapojenia: sieť 230 V → zdroj 24 V DC → CCT ovládač → panel (schéma je spoločná pre kruhový aj štvorcový panel)
Dôležité: panel sa nesmie pripojiť priamo na 230 V. Zdroj 24 V a ovládač vyberte podľa celkového príkonu všetkých svietidiel. Zapojenie prenechajte osobe s elektrotechnickou kvalifikáciou.

Montáž na strop

Panel je prisadený, takže do stropu nemusíte vyrezávať otvor. Postup podľa návodu výrobcu:

  • priskrutkujte montážnu lištu na strop,
  • pripojte prívod 24 V z ovládača,
  • nasaďte panel na lištu,
  • zaistite ho dvoma bočnými skrutkami.
Bočný pohľad na prisadený štvorcový LED panel Ecolite RAFA 2 24V, výška telesa 30 mm
Bočný pohľad – teleso z hliníka a plastu, výška 30 mm

Teleso je z liateho hliníka a plastu, krytie IP20 je určené do suchých vnútorných priestorov. LED zdroj podľa výrobcu nie je vhodné vymieňať ani demontovať.

Veľkosti radu RAFA 2 24V

Panel sa vyrába v troch veľkostiach. Ak chcete kruhový tvar, rovnaké parametre má LADA 2 24V.

Kód výrobkuVýkonSvetelný tokRozmerPlocha (150 lx)
LED24V-CSQ-CCT/12W/BI12 W960 lm17 × 17 cm≈ 6,4 m²
LED24V-CSQ-CCT/18W/BI18 W1620 lm22 × 22 cm≈ 10,8 m²
LED24V-CSQ-CCT/24W/BI – práve prezeráte24 W2160 lm30 × 30 cm≈ 14,4 m²
LED24V-CSL-CCT/24W/BI24 W2160 lmØ 30 cm (kruh)≈ 14,4 m²

Ďalšie modely nájdete v kategórii Hranaté prisadené panely.

Technické parametre

Svetlo
Výkon24 W (výrobca)
Svetelný tok2160 lm
Farba svetla2000 – 6000 K, nastaviteľná cez CCT ovládač
Stmievanieáno (podľa výrobcu)
Vyžarovací uhol140°
Index podania farieb (CRI)Ra > 80
Typ zdrojaSMD LED, nevymeniteľný
Stredná doba životnosti50 000 h
Energetická triedaF
Odporúčaná plocha≈ 7,2 m² pri 300 lx · ≈ 14,4 m² pri 150 lx
Montáž a konštrukcia
Montážprisadená, montážna lišta a bočné skrutky
Rozmery300 × 300 × 30 mm
Materiálhliník, plast
Farbabiela
Elektrické údaje
Napájacie napätie24 V DC
Zdroj 24 V a CCT ovládačnie sú súčasťou balenia
Stupeň krytiaIP20
Identifikácia
VýrobcaEcolite (Ecoplanet s.r.o.)
Kód výrobkuLED24V-CSQ-CCT/24W/BI
EAN8590849543087
💰 Kalkulačka úsporLED vs. klasická žiarovka
Tento výrobok
24 W
Klasická žiarovka
100 W
⏱ Denná doba svieteniahod.
⚡ Cena elektriny€/kWh
Tento výrobok
10,51 €/rok
Klasická žiarovka
43,80 €/rok
Vaša ročná úspora
33,29 €
úspora energie
76 %
Porovnanie s klasickou žiarovkou 100 W s podobným svetelným tokom. Hodnotu náhrady výrobca neuvádza, ide o orientačný prepočet.

Časté otázky

Môžem panel zapojiť priamo do siete 230 V?▼
Nie. Panel pracuje na napätí 24 V a potrebuje samostatný napájací zdroj 24 V DC.
Je v balení zdroj alebo ovládač?▼
Nie. Zdroj 24 V aj CCT ovládač treba dokúpiť samostatne.
Ako sa nastavuje farba svetla?▼
Cez CCT ovládač alebo systém inteligentnej domácnosti. Rozsah je 2000 – 6000 K, od teplej po studenú bielu.
Dá sa panel stmievať?▼
Áno, výrobca uvádza, že panel je stmievateľný. Ovládač alebo systém inteligentnej domácnosti treba dokúpiť samostatne.
Na čo je výhodné napätie 24 V?▼
Viac panelov môže napájať jeden centrálny zdroj a osvetlenie sa dá zapojiť do inteligentného riadenia domácnosti, výrobca uvádza napríklad Loxone.
Treba do stropu vyrezať otvor?▼
Nie. Panel je prisadený, na strop sa pripevní montážnou lištou a zaistí bočnými skrutkami.
Aký veľký je panel?▼
Panel má rozmery 30 × 30 cm a výšku telesa 30 mm.
Koľko svetla panel dáva?▼
Pri 24 W má svetelný tok 2160 lm a vyžarovací uhol 140°. V izbe pokryje približne 14,4 m², na chodbe 7,2 m².
Môžem panel použiť v kúpeľni?▼
Iba mimo zón s vodou. Krytie IP20 je určené do suchých vnútorných priestorov.
Existuje aj menšia alebo kruhová verzia?▼
Áno. RAFA 2 24V sa vyrába aj v 12 W (17 × 17 cm) a 18 W (22 × 22 cm), kruhový tvar má LADA 2 24V.
Výrobca
Ecolite
Ecoplanet s.r.o., Litoměřická 280/48, 418 01 Bílina, Česká republika
Parametre
Napätie24 V
Typ svetelného zdrojaLED
Výkon24 W
Farba svetla2000 - 6000 K
Stupeň krytiaIP20
Stredná doba životnosti50 000 h
VýrobcaEcolite
Svetelný výkon2160 lm
Farbabiela
Vyžarovací uhol140°
