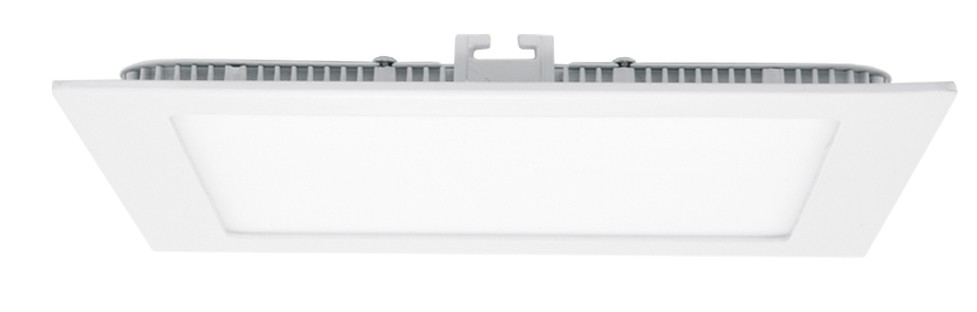

Zapustený LED panel RAFA 24V štvorec, 22,5 × 22,5 cm, 18 W, CCT, IP44, biely (LED24V-WSQ-CCT/18W/BI)

LED24V-WSQ-CCT/18W/BI

Zapustený štvorcový LED panel Ecolite RAFA na napätie 24 V do sadrokartónu, výrez 205 × 205 mm. 18 W, 1620 lm, farba svetla 2000 – 6000 K, stmievateľný. Krytie IP44 aj do kúpeľne. Pre rozvody s centrálnym zdrojom a inteligentným riadením. Zdroj 24 V a ovládač sa dokupujú. celý popis
Dostupnosť
do 7 pracovných dní
Recyklačný poplatok - malé svietidlo / zariadenie do 1,5 kg
0,12 €
9,40 €
/ ks
7,64 €
bez DPH
Zapustený LED panel RAFA 24V štvorec, 22,5 × 22,5 cm, 18 W, CCT, IP44, biely (LED24V-WSQ-CCT/18W/BI) - energetický štítok
Číslo produktu:10354
EAN kód:8590849538441
Typ svetelného zdroja:LED
Výkon:18 W
Farba svetla:2000 - 6000 K
Stupeň krytia:IP44
Výrobca:Ecolite
Svetelný výkon:1620 lm
Farba:biela
index podania farieb (CRI):Ra > 80
V obľúbených Do obľúbených
+9 bodov
Kompletné špecifikácie

Zapustený LED panel na 24 V

Štvorcový panel Ecolite RAFA 24V sa zapúšťa do sadrokartónového podhľadu. Nemá vlastný driver na 230 V, napája sa z centrálneho zdroja 24 V, ktorý môže obsluhovať viac svietidiel naraz. Hodí sa preto do domov a bytov s inteligentným riadením osvetlenia, výrobca uvádza napríklad systém Loxone.

Hlavné výhody: výrez 205 × 205 mm, farba svetla 2000 – 6000 K, stmievanie a krytie IP44 aj do kúpeľne.
Zapustený štvorcový LED panel Ecolite RAFA 24V LED24V-WSQ-CCT/18W/BI, biely, 22 x 22 cm
RAFA 24V – biely štvorcový panel 22 × 22 cm

Farba svetla a stmievanie

Výrobca uvádza, že panel je stmievateľný a farbu svetla môžete meniť v rozsahu 2000 – 6000 K, od teplej po studenú bielu. Na ovládanie potrebujete ovládač alebo systém inteligentnej domácnosti, ktorý nie je súčasťou balenia. V schéme výrobcu je medzi zdroj a panel zapojený CCT ovládač.

  • príkon 18 W, svetelný tok 1620 lm,
  • vyžarovací uhol 140°, index podania farieb Ra > 80,
  • stredná doba životnosti 50 000 hodín,
  • energetická trieda F.

Na chodbu (300 lx) stačí jeden panel na plochu približne 5,4 m², v izbe (150 lx) na približne 10,8 m². Na väčšie miestnosti použite viac panelov alebo vyšší výkon.

Montáž do sadrokartónu

Panel má rozmery 22 × 22 cm a výšku iba 1,2 cm. Do podhľadu ho pridržia pružinové úchytky. Postup podľa návodu výrobcu:

  • vyrežte štvorcový otvor 205 × 205 mm,
  • pretiahnite kábel otvorom a pripojte panel k prívodu 24 V,
  • stlačte pružiny k telu a panel zasuňte do otvoru.
Bočný pohľad na zapustený štvorcový LED panel Ecolite RAFA 24V s pružinovými úchytkami, výška 1,2 cm
Bočný pohľad – plochý panel s pružinovými úchytkami

Krytie IP44 chráni panel proti striekajúcej vode, preto sa hodí aj do kúpeľne alebo na chodbu pri vchode. LED zdroj podľa výrobcu nie je vhodné vymieňať ani demontovať.

Čo potrebujete k panelu

Panel sa dodáva bez zdroja a bez ovládača. Podľa návodu výrobcu vyzerá sústava takto:

  • sieť 220 – 240 V, 50/60 Hz,
  • napájací zdroj 24 V DC s dostatočným výkonom pre všetky pripojené panely,
  • CCT ovládač alebo systém inteligentnej domácnosti,
  • panel RAFA 24V.
Schéma zapojenia LED panela Ecolite RAFA 24V – zdroj 24 V DC, CCT ovládač a panel
Schéma zapojenia: sieť 230 V → zdroj 24 V DC → CCT ovládač → panel
Dôležité: panel sa nesmie pripojiť priamo na 230 V. Zdroj 24 V a ovládač vyberte podľa celkového príkonu všetkých svietidiel. Zapojenie prenechajte osobe s elektrotechnickou kvalifikáciou.

Veľkosti radu RAFA 24V

Zapustený panel sa vyrába v štyroch veľkostiach. Ak chcete kruhový tvar, rovnaké parametre má LADA 24V.

Kód výrobkuVýkonSvetelný tokRozmerVýrezPlocha (150 lx)
LED24V-WSQ-CCT/6W/BI6 W480 lm12 × 12 cm105 × 105 mm≈ 3,2 m²
LED24V-WSQ-CCT/12W/BI12 W960 lm17 × 17 cm155 × 155 mm≈ 6,4 m²
LED24V-WSQ-CCT/18W/BI – práve prezeráte18 W1620 lm22 × 22 cm205 × 205 mm≈ 10,8 m²
LED24V-WSQ-CCT/24W/BI24 W2160 lm30 × 30 cm280 × 280 mm≈ 14,4 m²
LED24V-WSL-CCT/18W/BI18 W1620 lmØ 22 cm (kruh)Ø 205 mm≈ 10,8 m²

Všetky panely na 24 V nájdete v kategórii LED panely 24 V (bez zdroja).

Technické parametre

Svetlo
Výkon18 W
Svetelný tok1620 lm
Farba svetla2000 – 6000 K, nastaviteľná
Stmievanieáno (podľa výrobcu)
Vyžarovací uhol140°
Index podania farieb (CRI)Ra > 80
Typ zdrojaSMD LED, nevymeniteľný
Stredná doba životnosti50 000 h
Energetická triedaF
Odporúčaná plocha≈ 5,4 m² pri 300 lx · ≈ 10,8 m² pri 150 lx
Montáž a konštrukcia
Montážzapustená do podhľadu, pružinové úchytky
Výrez do sadrokartónu205 × 205 mm
Rozmery220 × 220 × 12 mm
Materiálhliník, plast
Farbabiela
Elektrické údaje
Napájacie napätie24 V DC
Zdroj 24 V a CCT ovládačnie sú súčasťou balenia
Stupeň krytiaIP44
Identifikácia
VýrobcaEcolite (Ecoplanet s.r.o.)
Kód výrobkuLED24V-WSQ-CCT/18W/BI
EAN8590849538441
💰 Kalkulačka úsporLED vs. klasická žiarovka
Tento výrobok
18 W
Klasická žiarovka
100 W
⏱ Denná doba svieteniahod.
⚡ Cena elektriny€/kWh
Tento výrobok
7,88 €/rok
Klasická žiarovka
43,80 €/rok
Vaša ročná úspora
35,92 €
úspora energie
82 %
Porovnanie s klasickou žiarovkou 100 W s podobným svetelným tokom. Hodnotu náhrady výrobca neuvádza, ide o orientačný prepočet.

Časté otázky

Aký veľký otvor treba vyrezať do sadrokartónu?▼
Štvorcový otvor 205 × 205 mm. Panel má rozmery 22 × 22 cm, takže okraj otvoru prekryje.
Môžem panel zapojiť priamo do siete 230 V?▼
Nie. Panel pracuje na napätí 24 V a potrebuje samostatný napájací zdroj 24 V DC.
Je v balení zdroj alebo ovládač?▼
Nie. Zdroj 24 V aj CCT ovládač treba dokúpiť samostatne.
Ako sa nastavuje farba svetla?▼
Cez CCT ovládač alebo systém inteligentnej domácnosti. Rozsah je 2000 – 6000 K, od teplej po studenú bielu.
Dá sa panel stmievať?▼
Áno, výrobca uvádza, že panel je stmievateľný. Ovládač alebo systém inteligentnej domácnosti treba dokúpiť samostatne.
Môžem panel použiť v kúpeľni?▼
Áno. Krytie IP44 chráni panel proti striekajúcej vode.
Koľko miesta potrebuje panel nad podhľadom?▼
Panel je vysoký iba 1,2 cm.
Koľko svetla panel dáva?▼
Pri 18 W má svetelný tok 1620 lm a vyžarovací uhol 140°. V izbe pokryje približne 10,8 m², na chodbe 5,4 m².
Na čo je výhodné napätie 24 V?▼
Viac panelov môže napájať jeden centrálny zdroj a osvetlenie sa dá zapojiť do inteligentného riadenia domácnosti, výrobca uvádza napríklad Loxone.
Existuje aj iná veľkosť alebo kruhová verzia?▼
Áno. Zapustený RAFA 24V sa vyrába aj v 6, 12 a 24 W, kruhový tvar má LADA 24V.
Výrobca
Ecolite
Ecoplanet s.r.o., Litoměřická 280/48, 418 01 Bílina, Česká republika
Parametre
Napätie24 V
Typ svetelného zdrojaLED
Výkon18 W
Farba svetla2000 - 6000 K
Stupeň krytiaIP44
Stredná doba životnosti50 000 h
VýrobcaEcolite
Svetelný výkon1620 lm
Farbabiela
Vyžarovací uhol140°
